SS882X

概述

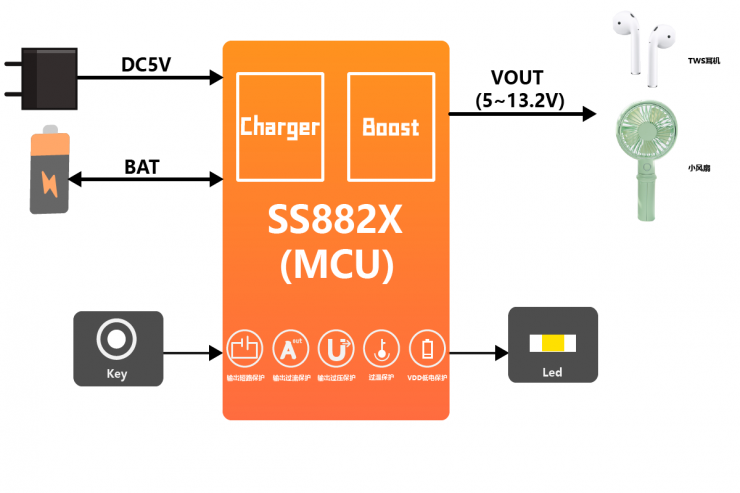

SS882X是一款带高耐压线性充电和异步升压功能的单片机,主要应用于需要充放电的电子设备,如小风扇(支持5V、7V、9V、12V等电机),TWS充电舱,2节/3节锂电池充电,2节/3节锂电池供电的设备, 以及其它带电池需要充电的扩展性控制应用。

特性

  • 兼容8051指令集的增强型8位单片机
    • 最高主频为6MHz
    • 单时钟指令周期,性能是原生8051的8倍
  • 程序存储空间(OTP):1K字节
  • 数据存储空间(RAM): 64字节



  • 工作电压:2.8 - 5.5V
  • 工作温度:-20 - 120摄氏度
  • 内置两个个RC振荡器:
    • 低速RC振荡器LORC,32KHz
    • 高速RC振荡器HIRC,6MHz



  • 电池或5V适配器供电
  • 超低功耗
    • 支持正常、低速、待机和休眠4种工作模式
    • 休眠模式功耗低至3uA,待机模式功耗低至20uA
  • 支持上电、外部引脚、看门狗定时器、VDD低电压、调试器和软件异常6种复位方式



  • 内建线性充电管理单元,可对单节锂电池充电
    • 充电电压和充电电流档位精细可调
    • 最大充电电流1000mA
    • 配合Boost模块的升压功能,可对2节或3锂电池进行升压充电(Boost Charger)
  • 内建异步升压Boost
    • 支持从2.8~4.5V升压到5V~12V
    • 提供最大1000mA负载能力
    • 支持轻载检测
  • 内置可控NMOS,可驱动电机等外设
    • 支持轻载检测
    • 配合端口保护单元,可在发生异常时,自动关断,以保护器件不受损坏





  • 集成端口保护单元,可结合模拟比较器,对PWM、NMOS进行保护
  • 集成3路模拟比较器
    •  2路通用比较器,可通过比较结果进行PWM和NMOS的保护控制
    • 1路电池电压比较器(VBATCMP),可测量电池电压范围,以估算电池电量
  • 集成档位可编程的VDD低电压检测模块
  • 集成系统过温检测模块
  • 电源引脚均支持高耐压
    • VIN 6V
    • LX/VOUT 28V
    • ND 28V



  • 最多支持5个双向I/O端口
  • 集成LED&KEY控制单元,通过3个引脚,可同时支持对6个LED的控制,以及3个按键的扫描检测
  • 1个SysTick,可为程序提供计时基准
  • 1个8位可重载定时器
    • 同时支持2路的比较输出(可生成2路频率相同、占空比不同的PWM)
    • 配合端口保护单元,可在发生异常时,自动关断PWM,以保护器件不受损坏
  • 1个看门狗定时器,可用来超时复位系统,也可用来将系统从低功耗模式下唤醒



  • 支持两线调试/烧录接口



  • 支持eSOP8、eSOP16两种封装

文档

标题 发布日期 尺寸 操作
SS882X Brief Datasheet2020-11-181.28 MB
SS882X Brief Datasheet(EN)2020-11-18891.5 KB

软件和工具

Sinh51_Keil工具
标题 发布日期 尺寸 操作
Sinh51_Keil_V3.3.0.msi2020-10-0514.63 MB
Changelog.txt2020-10-055.04 KB
Sinh51 Keil User Guide2020-11-171.54 MB
Flash_tools工具
标题 发布日期 尺寸 操作
Flash_Tools_Setup_Latest.exe2020-11-116.68 MB
Changelog.txt2020-11-112.33 KB

订购信息

产品型号 封装类型 封装尺寸
SS8821S08R1 eSOP8 4.9x3.9x1.45mm
SS8829S10R1 eSOP16 9.9x3.9x1.5mm
